Endüstriyel Ethernet, I/O sistemi
Endüstriyel Ethernet, I/O sistemi

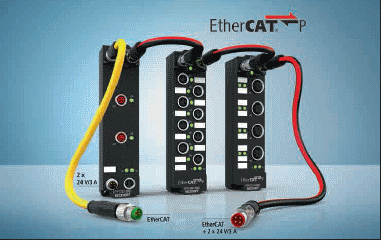

EtherCAT P için mevcut geniş IP 67 sınıfı I/O ürün yelpazesi, kablo tesisatı ihtiyacını en aza indiriyor ve bir makinedeki veya sistemdeki tüm I/O sinyallerinin verilerinin son derece esnek ve merkez dışı (decentralised) olarak toplanmasını kolaylaştırır. Bu ürünler, kendini kanıtlamış EtherCAT teknolojisiyle bağlı cihazlar için güç kaynağını birleştiren tek kablo çözümü EtherCAT P'yi temel alır.

EtherCAT P ile Beckhoff, ultra hızlı EtherCAT iletişimini ve güç beslemesini standart 4 telli Ethernet kablosunda (2 x 24 V DC/3A) birleştiriyor. EtherCAT P "slave"ler, bağlı sensörler ve aktüatörler için doğrudan güç beslemesi sağlar. Böylece ayrı besleme hatları ortadan kalkıyor ve sistemin kablo tesisatı önemli ölçüde basitleşiyor. Bu, EtherCAT P'yi ideal sensör, aktüatör ve ölçüm veriyolu hâline getiriyor; hem terminal kutuları içindeki küçük uzak I/O istasyonlarının bağlantısı için hem de mevcut proses boyunca yerleştirilmiş merkez dışı I/O bileşenleri için avantajlar sağlıyor.

Tüm veri toplama gereksinimleri için EtherCAT P Box modüller

Şu anda 24 V I/O seviyesi için tam seri EtherCAT P sistemleri ve IP 67 koruma sınıfında I/O bileşenleri mevcut. Kullanıcılar, sensör ve aktüatör bağlamak için, iyi bilinen geniş Beckhoff EP Box modülleri serisinin EtherCAT P tipi yeni EPP modellerinden herhangi birini entegre edebiliyor. Bunlar arasında, 4, 8 ve 16 kanal dijital girişli kutu modüller; 4, 8, 16 ve 24 kanallı dijital çıkışlı modüller; çok sayıda kombine dijital girişli/çıkışlı 4, 8 ve 16 kanallı IP 67 I/O'lar ve bunların yanında RS232 ve RS422/RS485 seri arabirimler yer alıyor. Ayrıca, analog giriş ve çıkış miktarları için yeni EPP Box modüller de var; örneğin ±10V/0...20 mA, diferansiyel / mutlak basınç ve direnç sensörlerinden, termoelemanlardan ve kademeli (incremental) kodlayıcılardan gelen veriler gibi.

EtherCAT'in verdiği serbest ve esnek topoloji seçimi imkânı, aynı şekilde EtherCAT P için de var. Aşağıdaki IP 67 altyapı bileşenleri sahada gerekli ağ mimarisi kurmak için kullanılabiliyor:

- ID anahtarlı EPP1111 EtherCAT P Box

- İçe güç beslemeli EPP1322 EtherCAT P bağlantısı (junction) ve güç yenilemeli (refresh) ya da yenilemesiz bağlantılar (EPP1332/EPP1342)

- Güç iletimli EPP9001 EtherCAT P / EtherCAT konnektörü

- Us (sistem ve sensör beslemesi) ve Up (aktüatörler için periferik gerilim) tanılamasında kullanılan EPP9022 EtherCAT P Box

Makine tasarım uygulamaları için önemli avantajlar

Bundan böyle EtherCAT Technology Group (ETG) tarafından tamamen desteklenen EtherCAT P, makinelerin malzeme maliyetlerinin, montaj zamanı ve maliyetlerinin yanı sıra montaj sürecindeki hata frekansını da azaltıyor. Makinenin kendisinde, aynı zamanda kablo taşıyıcı zincirler, kablo kanalları ve kontrol kabinleri için gereken hacmi en aza indiriyor. Tüm otomasyon süreci, yeni EtherCAT P kabloları ile mümkün olan sensör ve aktüatör boyutlarının küçülmesinden fayda sağlıyor. Toplamda, ekipman üreticileri artık makinelerinin tasarımında çok daha serbest ve makine ayak izini azaltmak için yararlanacakları daha fazla olanak var.

Tarihinde yayınlanan Mayıs 30, 2017 - (176 Görüntüleme)
tarafından Onur Dil
