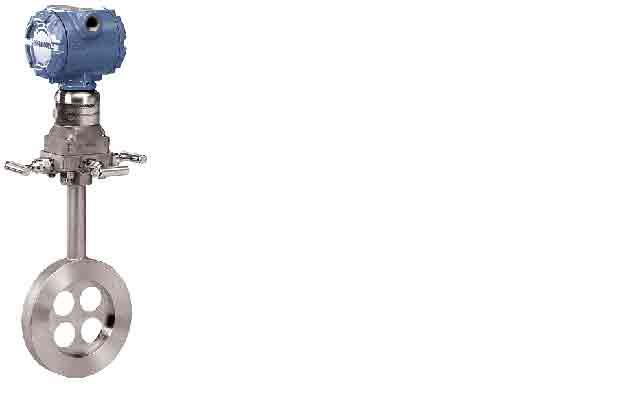

    Rosemount Conditioning Orifis Plate Teknolojisi

Geleneksel akış ölçümlerinden çok daha hassas; düz boru mesafesi hat çapının sadece 2 katı. Debi ölçümü, endüstriyel otomasyonda vazgeçilmez bir gerekliliktir. Endüstriyel akışkanların basınçlı bir boru içersinde ilerlemesi ve bu ilerlemenin kontrol edilmesi için çeşitli akış metre tipleri kullanılır. Geleneksel akış ölçmede kullanılan orifis plakaları, bilindiği gibi hatta bir fark basınç yaratmak amacıyla konur. Bu fark basınç, bir fark basınç transmitteri tarafından okunur ve akış bilgisi hesaplanır. Akışkanın giriş yeri yüksek basınçta, çıkış yeri de daha düşük basınçtadır. Bu ikisi arasındaki fark akışın bulunmasını sağlar. Bu plakalar genelde paslanmaz çelikten imal edilir ve yerleştirileceği boru çapına yakın bir dış çapa sahiptir. Plakaların iç çapı ise, fark basınç yaratacak şekilde içinden geçecek akışkanın yapısı, cinsi, sıcaklık ve basıncı dikkate alınarak hesaplanır. Orifis plakası boru hattı üzerine, flanşlar arasına yerleştirildikten sonra, flanşların üzerindeki borulara 1/2” lik karbon çeliği borular ile ölçümü yapacak fark basınç transmitterine doğru uzatılır ve bir manifold aracılığı ile fark basınç transmitterine bağlanır. Yüksek basınç hattından gelen yarım parmak boru, transmitterin yüksek basınç kısmına, düşük basınç kısmından gelen, yarım parmak boruda, transmitterin düşük basınç kısmına bağlanır. Buradaki manifold, transmitterin sıfır ayarını yaparken ya da bakım için devreden sökülmesi sırasında, transmitterin prosesten izole edilmesini sağlar. Rosemount firmasının geliştirmiş olduğu ve patentli Conditioning Orifis Plate Teknolojisi ile çok daha hassas ölçüm yapabilmek mümkün olur. Orifis Plate’in montajında flanşlar boruya kaynatılır ve aralarına orifis plakası yerleştirilip 2 adet grifit conta ile kenarlardan sızma engellenir. Son olarak da saplamalar karşıdan karşıya flanş deliklerinden geçirilir, somunlarla sıkılarak boru hattı birleştirilir. Plakalar firmanın Compact orifis akış metreleri sayesinde, standart orifis plakalardan çok daha hassas ölçüm (yaklaşık olarak, ±0.8%) yapmaya olanak verir. Standart orifis kullanarak oluşturulan akış metreler üzerinde çok fazla kaçak noktası oluşabilmektedir. Bu kaçaklar, fark basınç değerini değiştirerek, hassas bir ölçüm yapılmasını engeller. Oysa Rosemount Teknolojisi ile kompakt yapıdaki orifis akış metrede çok daha az kaçak noktası oluşmaktadır, bu da ölçüm hassasiyetini arttıran çok önemli bir yapıdır. Ayrıca, Standart orifis akış metrelerde bilindiği gibi, akış metrenin önünde ve arkasında, hat üzerinde herhangi bir dirsekten sonra, akışın düzelmesi için gereken düz boru mesafesi hat çapının belli bir katı olup 44 & 7 katlarında düz boru mesafesi gereklidir. Rosemount Teknolojisi bu düz boru mesafesini hat çapının 2 katına kadar düşürür. Bu, özellikle projelendirme esnasında, akış metrenin seçilmesi durumunda, borulama maliyetlerini çok önemli bir oranda düşer.
