Panel Tutucular

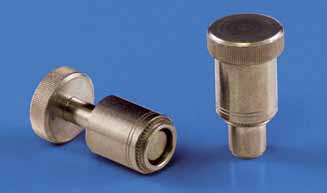

RoHS uyumlu Tip PTL2 yaylı piston üniteleri raf, sürgü, giriş panelleri ve benzeri ekipmanların yeni konumlarına alet gerektirmeden hızlı ve kolay şekilde taşınmasını sağlar. Gerektiğinde, özel kilitlemesi sayesinde piston pimi nihai konumuna gelene kadar tutucunun yaylı pistonunun retrakte kalmasını sağlar. Tutucunun basit bir çeyrek dönüşü sayesinde retrakte kilitlenme ve kilit açma işlemlerinin gerçekleşmesi sağlanır. Penn Engineering tarafından geliştirilen yaylı piston üniteleri maksimum HRB 80 veya HB 150 sertlik ve 1,53mm kalınlığa sahip alüminyum veya çelik saclara kalıcı olarak monte edilmektedir. Kullanılan teknik piston retrakte durumda iken plakanın arka yüzünün flaş durumda kalmasını mümkün kılar. Tutucular plaka içerisinde bulunan uygun boyutlardaki montaj deliklerine monte edilmektedir. Oluklu örs içerisine yerleştirildikten sonra iş parçası (delikli taraf) tutucunun şaftı üzerine yerleştirilir. Delik ve örs yüzeyleri paralel iken, tespit pini desteği sac malzeme ile temas edinceye kadar sıkıştırma kuvveti uygulanarak montaj tamamlanır. Tutucuların farklı tipleri olarak; kilitleme özelliği olmayan PSL2 tipi yaylı piston üniteleri özel sipariş üzerine temin edilmektedir.
