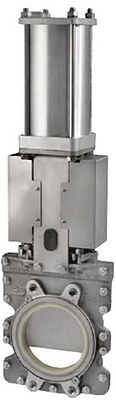

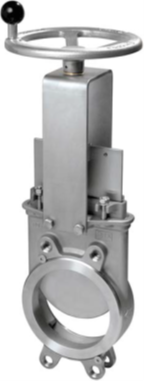

ORBINOX Model TL & TK Bıçak Tipi Gate Vanaları; kesafet oranı %18‘e kadar kağıt hamurları içindir.
Tasarım Özellikleri: Sıkışmaları Önleyen Tam Geçişli Bıçak, Çift Yönlü Sızdırmazlık, 2 Parçalı Gövde, Çift Taraflı Yatak Tasarımı.
Çaplar ve Çalışma Basınçları
TL Model
DN 050 - DN 125 : 10 kg/cm2
DN 150 - DN 250 : 8 kg/cm2
DN 300 - DN 400 : 6 kg/cm2
DN 450 : 5 kg/cm2
DN 500 - DN 600 : 4 kg/cm2
DN 700 - DN 1000 : 2 kg/cm2
TK Model
DN 080 - DN 250 : 10 kg/cm2
DN 300 - DN 800 : 6 kg/cm2
Malzemeler
Standart : GG25 veya SS 316
Özel alaşımlar: Super Duplex, AISI 317, 254SMO, Hastelloy, Titanyum
Çalıştırma
Manuel El Kumandalı, Pnömatik Aktüatörlü, Elektrik Aktüatörlü
ORBINOX Model DT Bıçak Tipi Gate Vanalar; Kesafet oranı yüksek ve yabancı madde içeren dönüşüm akışkanları içindir.
Tasarım Özellikleri; Çift Taraflı Bıçak, Çift Yönlü Sızdırmazlık, 2 Parçalı ve düşük sürtünme için retainer iç yüzeyi tam kaplı tasarım, Yoğun yabancı madde içeren geri-dönüşüm üniteleri için özel tasarım, Standart vanalara göre iki kat hızlı operasyon süresi.
Çaplar ve Çalışma Basınçları
DN 100 - DN 250 : 10 kg/cm2
DN 300 - DN 400 : 6 kg/cm2
DN 450 : 5 kg/cm2
DN 500 - DN 600 : 4 kg/cm2
Malzemeler:Standart : Karbon Çelik veya SS 316 Özel alaşımlar: Super Duplex, AISI 317, 254SMO, Hastelloy, Titanyum
Çalıştırma: Manuel El Kumandalı, Pnömatik Aktüatörlü, Elektrik Aktüatör
ORBINOX Model CR Bıçak Tipi Gate Vanalar;“Geri dönüşüm uygulamalarındaki “Junk Trap” ve “Sand Trap” gibi atık ayırma işlemleri içindir.
Tasarım Özellikleri; 2 Parçalı Gövde, Sıkışmasız Açma Kapama İçin Özel Gövde Tasarımı, Sıkışmayı engelleyen giriş yüzü dairesel çıkış yüzü dört köşe tasarım.
Çaplar ve Çalışma Basınçları
DN 100 - DN 400 : 7 kg/cm2
DN 500 - DN 600 : 4 kg/cm2
Malzemeler:Standart : Dökme Demir veya SS 316. Özel alaşımlar: Super Duplex, AISI 317, 254SMO, Hastelloy, Titanyum.
Çalıştırma: Manuel El Kumandalı, Pnömatik Aktüatörlü, Elektrik Aktüatörlü
ORBINOX Model EK Bıçak Tipi Gate Vanalar; Kesafet oranı %5 ‘e kadar kağıt hamurları için genel amaçlıdır.
Tasarım Özellikleri; Modüler Tasarım, Askıda Katı Partiküllere Rağmen Tıkanmadan Kapama Sağlayan Özel Tasarım.
Çaplar ve Çalışma Basınçları
DN 50 - DN 125 : 16 kg/cm2
DN 150 - DN 250 : 10 kg/cm2
DN 300 - DN 400 : 6 kg/cm2
DN 450 : 5 kg/cm2
DN 500 - DN 600 : 4 kg/cm2
DN 700- DN 1200: 2 kg/cm2
Malzemeler: Standart : Karbon Çelik veya SS 316. Özel alaşımlar: Super Duplex, AISI 317, 254SMO, Hastelloy, Titanyum
Çalıştırma: Manuel El Kumandalı, Pnömatik Aktüatörlü, Elektrik Aktüatörlü
ORBINOX Model EB Bıçak Tipi Gate Vanalar; Kesafet oranı %8 - %10 aralığına kadarki kağıt hamurları için genel amaçlıdır.
Tasarım Özellikleri: Çift Yönlü Sızdırmazlık, Olukları Doldurarak Pislik Birikimini Yok Eden ve Tıkanmayı Engelleyen Çepeçevre Pürüzsüz Conta ,Mükemmel Tam Geçişli Dizayn & Mükemmel Akış Karakteristiği, Vana Çapına Göre Tek Yada 2 Parça Gövde Dizaynları
Çaplar ve Çalışma Basınçları
DN 50 - DN 250 : 10 kg/cm2
DN 300 - DN 400 : 6 kg/cm2
DN 450 : 5 kg/cm2
DN 500 - DN 600 : 4 kg/cm2
DN 700- DN 1200 : 2 kg/cm2
Malzemeler: Standart : GG25 Dökme Demir. Özel alaşımlar: Super Duplex, AISI 317, 254SMO, Hastelloy, Titanyum
Çalıştırma: Manuel El Kumandalı, Pnömatik Aktüatörlü, Elektrik Aktüatörlü
