Kelebek Vanalar

16 Bar’a Ulaşan Hat Basınçlarında

  • Kelebek Vanalar
    Kelebek Vanalar

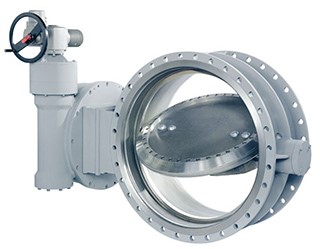

Büyük çaplı kelebek vanalarda çözüm sunan Crane KROMBACH®, Standart üretim programında yer alan Çift Eksen Kaçıklı (DOP-EX) ve Üçlü Eksen Kaçıklı (TRI-EX) Kelebek Vanaların yanı sıra siparişe özel üretimler ile de zorlu proseslere çözümler sağlamaktadır. Leon Teknik tarafından pazara sunulan KROMBACH® üstün performans için geliştirilmiş olan kelebek vanaları pek çok opsiyon ile destekleyerek proses gereksinimlerine ve teknik spesifikasyonlara cevap verebilmektedir. Metal yataklı (metal to metal) kelebek vanalar, proseste kauçuk yataklı kelebek vanalar için limit değerler olan sıcaklığın 140°C'yi geçtiği, hat basıncının 16 Bar' ulaştığı noktalarda ya da elastomer malzemelerin direnç gösteremediği korozif etkisi yüksek akışkanların hatlarında tercih edilmesi gereken vana tipidir. Metal Yataklı kelebek vanalar Metal-Soft Seat ve Metal to Metal Seat olmak üzere iki farklı yatak tasarımda üretilebilmektedir. Bu tasarımlar Double Offset (Double Eccentric = İkili eksen kaçıklığına sahip) ve Triple Offset (Triple-Eccentric = Üçlü eksen kaçıklığına sahip) olarak da bilinmektedir. Bu iki tasarım arasındaki temel fark; eksenel kaçıklık sayısının Double-Eccentric kelebek vanalarda "2" ve Triple-Eccentric kelebek vanalarda "3" olmasıdır. Kelebek vanalarda eksenden kaçıklık arttıkça sızdırmazlığı sağlayan yüzey daraldığı için sızdırmazlık seviyesi artmaktadır. Double-Eccentric kelebek vanalar sızdırmazlık sınıfı genellikle "ANSI Class IV" iken Triple-Eccentric kelebek vanalarda "ANSI Class VI (DIN3230 Leakrate 1)" sızdırmazlık sağlanabilmektedir. Double-Eccentric kelebek vanalarda sızdırmazlığı sağlamak amacıyla PTFE ya da R-PTFE malzemeden üretilmiş olan bir yatak kullanılırken; Triple-Eccentric kelebek vanalarda ise sızdırmazlığı disk üzerinde yer alan değiştirilebilir Graphite-Paslanmaz Çelik Laminasyon halkaları sağlamaktadır.
