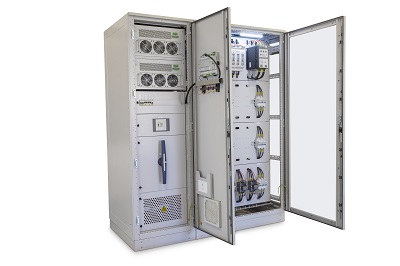

IGBT tabanlı DynamiX serisi Static Var Generator

Endüstriyel ve ticari tesislerde enerji kalitesi sorunlarına ve yüksek cezalara son

  • IGBT tabanlı DynamiX serisi Static Var Generator
    IGBT tabanlı DynamiX serisi Static Var Generator

Üretim kapasitesi, çalışan sayısı ve ihracat oranı açısından Türkiye’de alçak gerilim trafo ve reaktör sektöründe hizmet veren Elektra Elektronik, DynamiX markasıyla üretmeye başladığı Türkiye’nin ilk ve tek yerli aktif harmonik filtre serisine bir yenisini daha ekledi. Endüstriyel ve ticari tesislerde hızlı kompanzasyon ve harmonik filtreleme yapabilen bir cihaz olan DynamiX serisi yeni Static Var Generator (SVG) ile rezonans riskini ortadan kaldırarak üretimdeki gereksiz duruşları önlüyor ve güç kalitesini artırıyor. DynamiX Static Var Generator ürününün reaktif güç ihtiyacı değişken olan çelik fabrikaları, madencilik ve inşaat sektöründe yoğunlukla kullanıldığını belirten Elektra Elektronik Ar-Ge Müdürü Dr. Tutku Büyükdeğirmenci, DynamiX serisi ile dünya çapında sektördeki en yüksek performansa sahip aktif harmonik filtreleri üreten şirketlerden biri olarak konumlandıklarını açıkladı.

Günümüzde endüstri alanındaki birçok tesis üretim süreçlerini kolaylaştırmak için çok çeşitli elektronik ekipman kullanımını tercih ediyor. Ancak bu durum güç kalitesinde bozulmalara neden olabiliyor. Elektra Elektronik, bu noktada DynamiX serisi Static Var Generator ile güç kalitesini doğru bir şekilde yöneterek güç kalitesi ile ilgili yaşanan sorunları çözmenin bir yolunu sunuyor. Mükemmel güç kalitesi ile tesislerin enerji kaybını azaltıyor, daha düşük maliyet sağlıyor ve ekipman ömrünü uzatıyor. Static Var Generator, klasik kompanzasyondan farklı olarak, klasik kompanzasyonda yer alan kondansatör, reaktör, kontrol rölesi, şönt reaktörü, kondaktör gibi elemanlara ihtiyaç duymadan çalışabiliyor. Yeni yatırım yapacak ve yeni kurulacak tesislerin yanı sıra hali hazırda kompanzasyon panosu bulunan ve mevcut güçlerini artırmak isteyen firmalar; SVG ile hızlı, güvenilir ve sınırsız adımda hassasiyete sahip bir sistem kurmaları mümkün oluyor. SVG, klasik kompanzasyona kolay adapte olan ve uyumlu çalışan bir yazılım altyapısı da içeriyor. Endüstriyel ve ticari tesislerdeki rezonans riskini ortadan kaldırarak üretimdeki gereksiz duruşların önüne geçen ve güç kalitesini artıran DynamiX Static Var Generator, özellikle reaktif güç ihtiyacı değişken olan çelik fabrikaları, madencilik ve inşaat sektöründe yaşanan büyük sorunlara son veriyor. Bu yeni nesil ürün, geleneksel reaktif güç kompanzasyonu cihazlarına göre daha güvenilir olması ve daha yüksek koruma sağlaması özelliğiyle de dikkat çekiyor.

Static Var Generator hem kapasitif hem de endüktif yükler için reaktif güç sağlayan bir kompanzasyon sistemi olması hem de aktif filtre ile aynı çalışma prensibine sahip olması ile öne çıkıyor. Reaktif enerji kompanzasyonunda yeni bir standart olan SVG; yük, endüktif veya kapasitif akım ürettiğinde, yük akımını geciktiriyor veya gerilimi yönlendiriyor. Bu noktada SVG, faz açısı farkını tespit ederek akımın faz açısını trafo tarafındaki gerilimle neredeyse aynı hale getiriyor ve şebekeye ön veya gecikmeli akım üretiyor.

Tesisin durma noktasına gelmesini engelliyor, cezaların önüne geçiyor
Elektra DynamiX serisi SVG, geleneksel bir Statik Var Kompansatör ile karşılaştırıldığında; gelişmiş kararlılığı, uzatılmış ürün ömrü, hızlı yanıt sistemi, geniş güç aralığı, geniş kapasitesi, düzgün ayarı, düşük harmonikleri, kararlı sistem voltajı gibi birçok özellik sunuyor ve büyük ölçüde iyileştirilmiş güç kalitesi sağlıyor. Mühendisliği, tasarımı ve üretimi Elektra Elektronik’in bünyesindeki uzman mühendis kadrosuyla gerçekleşen Static Var Generator (SVG) ile enerji kalitesi sorunları yaşayan firmalara yüksek katma değerli çözüm sunuluyor. Bu inovatif ürün, elektriksel kirlilik anlamına gelen harmoniklerden kaynaklı arızaları engelleyerek tesisin durma noktasına gelmesini önlüyor ve kullanılan makinaların uzun ömürlü olmasını sağlıyor.

Sanayide ve hizmet sektöründe elektrik enerjisini verimli kullanmak için enerji iletim hatlarının ve şebekenin gereksiz yere yüklenmesine sebep olan ve kayıpları artıran reaktif gücü minimum seviyede tutmak gerektiğini anlatan Elektra Elektronik Ar-Ge Müdürü Dr. Tutku Büyükdeğirmenci, Elektra Elektronik’in yoğun Ar-Ge çalışmaları sonucunda ürettiği DynamiX serisi Static Var Generator ile işletmeleri bu anlamda büyük bir yükten kurtardıklarını ifade etti. Büyükdeğirmenci, “Sürekli olarak çekilen ve tüketilmeyip üretim tesisine geri gönderilen reaktif enerji sonucu kaybedilen milli kaynaklar işletmelere yüksek meblağlı reaktif güç cezası olarak geri dönüyor.  DynamiX serisi SVG ile bu cezaların önüne geçmeye imkan tanıyor, bu sayede milli kaynakların israfını da önlüyoruz. İşletmelerdeki elektronik cihazların doğru ve tam randımanlı olarak çalışmasını sağlayarak cihazların ömrünü de uzatan ürünümüz, sanayide üretim bandının durması sonucu üretimin sekteye uğraması gibi büyük sorunların da önüne geçiyor.” şeklinde konuştu.

“Diğer kompanzasyon sistemlerine kıyasla minimum bakım gerektiriyor”
SVG’nin diğer kompanzasyon sistemlerine kıyasla minimum bakım gerektiren bir cihaz olduğunu belirten Dr. Tutku Büyükdeğirmenci, “DynamiX serisi Static Var Generator, reaktif güç akışının hızlı ve dinamik olarak değiştiği, düşük güç faktörüne sahip, dengesiz yüklerin bulunduğu endüstriyel ve ticari tesisler için eksiksiz bir kompanzasyon çözümü sunuyor. Yüksek THD değerine sahip gerilimin ve dinamik yük değişimlerinin olduğu, yük dengesizlikleri bulunan ve yüksek akım harmoniğe sahip tesislere kolaylıkla uygulanabiliyor. Yanı sıra şebeke koşullarına hassas bütün tesisler, plastik endüstrisi, ofis binaları ve alışveriş merkezleri, endüstriyel üretim tesisleri, endüksiyon ocakları, UPS sistemleri ve veri merkezleri sıklıkla kullanıldığı uygulama alanlarını oluşturuyor. SVG’lerin modüler tasarımı ile birden fazla ünitenin paralel bağlanmasıyla kompanzasyon gücü kolaylıkla artırılabiliyor. IGBT tabanlı yapısı sayesinde harici bir kompanzasyon panosu gerektirmeden kademesiz olarak güç faktörü kontrolü yapılabiliyor. Bunun yanı sıra yük dengeleme ve harmonik filtreleme özellikleri de bulunuyor.” dedi.

Yük dengeleme ve 13. harmoniğe kadar aktif harmonik filtreleme imkanı
SVG’lerin tek bir pano içerisinde 250kVAr güce kadar kompanzasyon kapasitesi bulunduğunu belirten Büyükdeğirmenci, sözlerine şöyle devam etti; “DynamiX SVG kompakt tasarımı, kurulum alanlarını verimli bir şekilde yönetmeye olanak tanıyarak yüksek standartlı bir ekran sağlıyor. 25μs dinamik tepki süresi, yüzde 100 kapasite ile hem endüktif hem kapasitif kompanzasyon imkanı, güç faktörünü 0.99’un üzerinde tutması, 3 iletkenli ve 4 iletkenli bağlantıya uygunluğu, yük dengeleme yapabilmesi ve 13. harmoniğe kadar aktif harmonik filtre özelliği ürünün öne çıkan özelliklerini oluşturuyor. DynamiX serisi SVG’lerimizin duvar tipi ve kaset tipi olmak üzere iki farklı montaj seçeneği mevcut. Her iki montaj yapısında da ürünler aynı performansı sağlıyor. Duvar tipi üniteler 25kVAR, 35kVAr, 50kVAr ve 100kVAr güçlerinde. Kaset tipi yapıda ise bir pano içerisinde 250kVAr güce kadar çıkmak mümkün. Daha yüksek kompanzasyon güçlerinin gerektiği durumlarda birden fazla pano paralel olarak bağlanabiliyor.”

Onur Dil

Editör
