Finder 39 Serisi MasterINTERFACE röle arayüz modülleri, 6.2 mm’lik ultra kompakt tasarımı, push-in bağlantı teknolojisi ve ATEX dâhil uluslararası sertifikasyonlarıyla modern kontrol panolarında alan verimliliği, hızlı kurulum ve güvenli anahtarlamayı bir arada sunuyor.
1. Modern Panolarda Alan Yönetimi

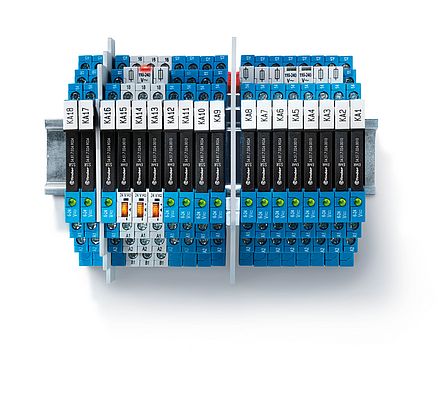

Endüstriyel kontrol panolarında bileşenlerin yoğunluğu arttıkça, alan verimliliği kritik bir mühendislik gereksinimi haline gelmiştir. Özellikle pano içi iklimlendirme maliyetleri ve fiziksel alan kısıtları düşünüldüğünde, her milimetrenin önemi artmaktadır. Finder 39 Serisi röle arayüz modülleri, sadece 6.2 mm genişliğindeki form faktörüyle bu ihtiyaca yanıt vermektedir. Seri, hem elektromekanik röle (EMR) hem de statik röle (SSR) versiyonlarını barındırarak farklı yük ve anahtarlama gereksinimlerine uyum sağlar. Bu hibrit yapı, mühendislerin aynı form yapısı içinde hem genel yükleri hem de yüksek hızlı anahtarlama gerektiren hassas yükleri yönetebilmesine olanak tanır. (Bakınız Görsel-1)
2. MasterIN Sistem Mimarisi ve Modüler Yapı
MasterIN Sistemi, anma akımı ve bağlantı çeşitliliği gibi parametrelere göre özelleşmiş dört ana seriden oluşan bir ailedir. Sistemin esnekliği, aşağıda belirtilen beş temel modül tipi üzerinden şekillenmektedir:
• MasterBASIC: Elektrik panolarında genel kullanım ve PLC arayüzleme için optimize edilmiştir. Yüksek anahtarlama performansı sunar.

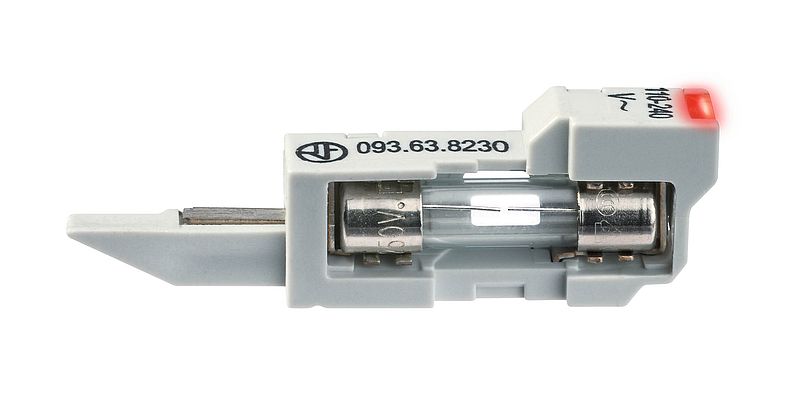

• MasterPLUS: Çıkışına sigorta modülleri takılabilir (modüle içine cam sigorta takılabilir), yerden tasarruf ve etkin koruma sağlar. Sigorta modülünün değiştirilebilir yapısı, özellikle kısa devre korumasının kritik olduğu saha uygulamalarında ekstra bir klemens kullanımını ortadan kaldırır. (Bakınız Görsel-2)
• MasterINPUT ve MasterOUTPUT: Kurulumda sadelik ve zaman tasarrufu sağlamak amacıyla tasarlanmıştır. MasterOUTPUT besleme voltajının çıkış (yük) tarafına, MasterINPUT ise giriş (örn. PLC) tarafına hızlı dağıtılmasını sağlar. Bu modüller, sensörlerden gelen sinyalleri PLC’ye taşırken veya PLC çıkışlarını valflere/motorlara iletirken kablolama karmaşasını en aza indirir.

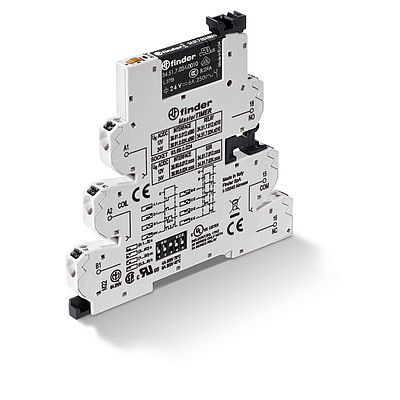

• MasterTIMER: Üzerinde hassas ayar için döner düğme (rotary knob) bulunan ve DIP sviçleri ile 4 farklı zaman aralığı ve 8 farklı fonksiyon seçilebilen modüldür. Pano içinde harici bir zaman rölesine gerek kalmadan gecikmeli açma/kapama fonksiyonlarını 6.2 mm içinde çözer (Bakınız Görsel-3).
3. Teknik Özellikler ve Donanım Avantajları
Sistem, 24 V ile 240 V AC/DC arasındaki "evrensel voltaj" sürümleriyle geniş bir çalışma aralığı sunarken, sızıntı akımı bastırma (leakage current suppression) modelleriyle özellikle uzun AC güç kablolarının kumanda kablolarında meydana getirdiği endükleme etkilerine karşı çözüm sağlar. Bu endükleme etkisi, rölelerin sönük yanmasına veya bırakmamasına neden olabilir; Finder 39 Serisi bu riski donanımsal olarak elimine eder.

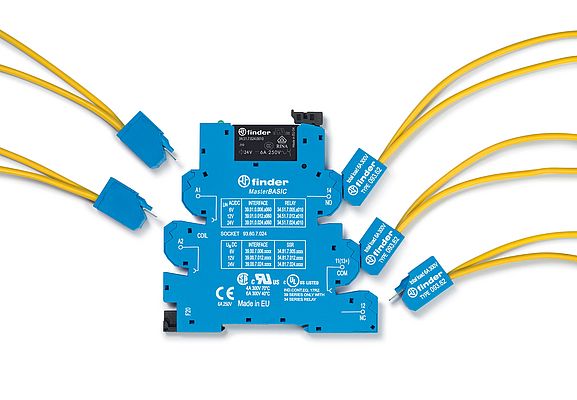

Donanım ekosistemi; köprüleme bağlantıları, markalama etiketleri, çıkış sigorta modülleri ve terminal çoğaltıcılar (Bakınız Görsel-4) gibi kapsamlı aksesuarlarla desteklenmektedir.
3.1. İşletme Sürekliliği
Sistemin modüler yapısı, işletme maliyetlerini düşüren önemli bir avantaj sunar. MasterIN sisteminde röle arızalandığında tüm modülü değiştirmek yerine, sadece üzerindeki röle elemanı değiştirilebilir. Bu özellik, kabloların sökülmesine gerek kalmadan saniyeler içinde bakım yapılmasına olanak tanır ve üretim duruş sürelerini minimize eder. Ayrıca, aşınmasız ve sessiz çalışma gerektiren uygulamalarda Solid State (SSR) rölelerin seçilebilmesi, milyonlarca döngüye varan uzun kullanım ömrü sunar.
3.2. Push-in Bağlantı Teknolojisi
Finder'ın hızlı bağlantı teknolojisi, montaj ve bakım süreçlerini modernize etmektedir:
• Hızlı Montaj: Tek damarlı teller veya yüksüklü iletkenler, terminale doğrudan itilerek saniyeler içinde bağlanabilir.
• Performans ve Bakım: Titreşimli ortamlarda yüksek performans ve güvenlik sunarak bakım ihtiyacını ve maliyetlerini azaltır. Vida gevşemesi riskinin olmaması, periyodik sıkma torku kontrollerini gereksiz kılar.
• Esnek Kullanım: Çok damarlı (esnek) kablolarda veya kablo sökme işlemlerinde, bir buton yardımıyla terminal kolayca açılabilir.
• Verimlilik: Geleneksel elektrikli tornavida kullanımına kıyasla kurulumda %25'e varan zaman tasarrufu sağlar.
4. Uluslararası Onaylar
MasterIN sistemi, düşük güç tüketimi ve yüksek üretim kalitesinin yanı sıra zorlu saha koşulları için gerekli onaylara sahiptir.
• Tehlikeli Alanlar: ATEX/HazLoc (EX nC) uyumlu opsiyonlar sayesinde patlayıcı atmosferlerde (Petrokimya, Boya tesisleri vb.) güvenli kullanım imkanı sunar.
• Global Standartlar: Ürünler; CSA, EAC, RINA, UL ve VDE gibi uluslararası onaylara ve UKCA uygunluk beyanlarına sahiptir. Bu onaylar, makine ihracatı yapan üreticilerin (OEM) hedef pazar standartlarına uyumunu kolaylaştırır.
5. Sonuç
Finder 39 Serisi ve MasterIN Sistemi; kompakt tasarım, gelişmiş bağlantı teknolojileri ve geniş aksesuar desteği ile modern endüstriyel uygulamalarda yüksek verimlilik sunmaktadır. Push-in teknolojisi sayesinde kurulum maliyetlerini minimize ederken, ATEX gibi sertifikasyonlarla güvenliği en üst düzeye taşımaktadır. Alanın değerli, zamanın kısıtlı ve güvenliğin zorunlu olduğu modern otomasyon dünyasında, Finder 39 Serisi mühendisler için eksiksiz bir çözüm paketi oluşturmaktadır.
